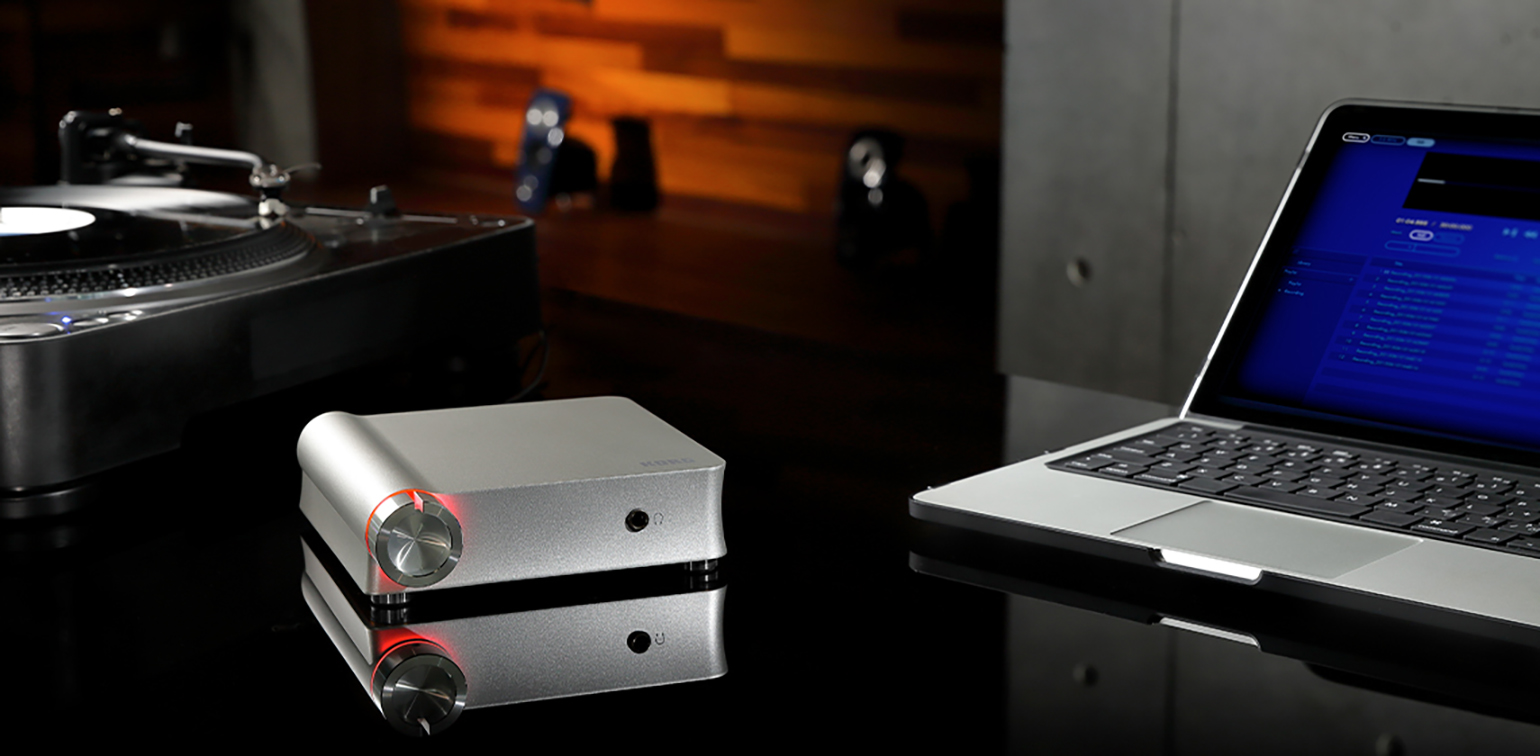

DS-DAC-10R

Teilen

Technische Daten

Audio Interface

Anzahl an Kanälen
2
Eingabeformat (USB)
DSD: 2,8224 MHz / 5,6448 MHz oder 1 Bit
PCM: 44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz, 16 Bit / 24 Bit
Host Interface
USB2.0 (High Speed)
Audiotreiber
ASIO 2.1, WDM, Core Audio
*Wir übernehmen keine Garantie für den Betrieb auf Windows-PCs mit Nicht-Intel-CPUs.

Allgemeines

Anzeigen
Netz/Samplingfrequenz
Spannungs-
versorgung
via USB Bus (5V, max.: 500 mA)
Leistungs-
aufnahme
max. 2,5 W
Abmessungen
(B x T x H)
155 mm x 185 mm x 49 mm (inklusive Überstände)
Gewicht
1,2 kg

Hauptstandarts

Frequenzgang-Charakteristiken
10 Hz – 20 kHz ±1 dB (Vollaussteuerung = 44,1 kHz / 48 kHz)
10 Hz – 40 kHz ±1 dB
Geräuschspannungs-
abstand
105 dB (typ.) 20 Hz – 20 kHz, IHF-A
Klirrfaktor
0,005 % (typ.) 20 Hz – 20 kHz

LINE OUT L/R

Anschluss
Chinch-Buchse
Lastimpedanz
mehr als 10 kΩ
Norminalpegel /
Maximalpegel


-6 dBV / +6 dBV

KOPFHÖRER

Anschluss
φ 6,3mm Stereo-Klinkenbuchse
Lastimpedanz
mehr als 16 Ω
Maximalpegel
85mW+85mW@32Ω -> 70mW + 70mW @32Ω

LINE IN / PHONO L/R

Anschluss
Chinch-Buchsen
Lastimpedanz
LINE IN: 47 KΩ
PHONO: 50 KΩ
Normianalpegel
LINE IN: -6 dBV
PHONO: 5 mV RMS
Maximalpegel
LINE IN: +6 dBV
PHONO: 100 mV RMS
USB (Device)
Anschluss
Type B
Lieferumfang
USB Kabel
DSD Phono Equalizer
Der interne DSD Phono Equalizer (*2) des DS-DAC-10R stellt den Originalklang vor dem Anfertigen der Schallplatte wieder her und minimiert hierbei alle Nebenwirkungen der Frequenzanpassung, die beim Schneiden der Vinylschallplatte vorgenommen wurde. Zusätzlich zur standard RIAA-Kurve werden fünf weitere Kurven(*3) unterstützt. Man kann den Phono-EQ bei der Aufnahme oder bei der Wiedergabe einer nicht entzerrten DSD-Aufzeichnung von Vinylquellen anwenden. Mit dieser vielseitigen hochmodernen Technologie erleben Sie die wahre Ausdrucksstärke von Vinylschallplatten auf einzigartige Weise — sogar auf Highend-Audiosystemen.

*2. Der für die Herstellung von Vinylschallplatten verwendete Schneidstichel schneidet bei tieferen Frequenzen breitere Rillen in das Material, wodurch die Nadel bei der Wiedergabe dem Rillenverlauf nicht immer präzise folgen kann und sich zudem die Aufnahmezeit verringert. Daher wird die Aufnahme vor dem Schneideverfahren angepasst/verzerrt, um die Bässe zu bedämpfen und die Höhen zu verstärken. Für die Wiedergabe wird die entgegengesetzte Kurve angewandt. Diese Kompensierung ist Aufgabe des „Phono Equalizers“. Da Plattenspieler im Vergleich zu anderen Audiogeräten einen niedrigeren Ausgangspegel erzeugen, muss das Signal zusätzlich verstärkt werden. Auch diese Aufgabe übernimmt normalerweise der Phono-EQ. Beim DS-DAC-10R ist allerdings eine analoge Schaltung für die Verstärkung zuständig, während die Entzerrung separat mit digitaler Signalbearbeitung im AudioGate 4 vorgenommen wird.

*3. RIAA wurde von der Recording Industry Association of America als standard EQ-Kurve für die Aufnahme/Wiedergabe von Schallplatten definiert. Bevor RIAA 1954 zum Standard wurde, gab es keine Standardisierung zwischen den verschiedenen Plattenlabels. Da die Kurve nicht direkt auf den Schallplatten angegeben wird, kann man nicht wissen, mit welcher Kurve eine bestimmte Platte hergestellt wurde. Man geht jedoch davon aus, dass fast alle Schallplatten mit der RIAA-Kurve und fünf weiteren Kurven abgedeckt werden können. Wählen Sie einfach verschiedene Kurven in AudioGate 4 und erleben Sie die wechselnden Klangschattierungen.
* „DSD“ ist ein Warenzeichen.
* Alle Produkt-, Firmen- und Standardnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.
* Äußeres Erscheinungsbild und technische Daten der Produkte können jederzeit ohne Vorankündigung geändert werden.

Preis

UVP*
739 €

*Unverbindliche Preisempfehlung (inkl. gesetzlicher MwSt.)
Windows
Microsoft Windows 7 (32 Bit, 64 Bit), Microsoft Windows 8.1 (32 Bit, 64 Bit), Microsoft Windows 10 (32 Bit, 64 Bit)
Mac OS
Mac OS X 10.11 or later
